燃油壓力調節閥是維持噴油器前后壓差恒定的關鍵部件，其性能直接影響燃油霧化質量與噴油量控制精度。

1. 燃油壓力調節閥的核心功用與安裝定位

　　(1)維持恒定噴油壓差以實現精確控油：燃油壓力調節閥的核心功用是根據發動機進氣歧管壓力的變化，實時調節進入噴油器的燃油壓力，使二者始終保持恒定的壓力差。在此條件下，噴油量僅取決于噴油器的開啟時間(即噴油脈寬)，電控單元(ECU)便可通過控制噴油脈沖寬度，精確地控制每循環的噴油量，從而滿足不同工況對混合氣濃度的要求。

　　(2)保證燃油霧化質量以促進充分燃燒：噴油器需要足夠高的燃油壓力，才能使燃油在噴入燃燒室時形成多孔狀細微霧化，從而快速蒸發并與空氣均勻混合。若壓力不足，霧化顆粒粗大，將導致燃燒不完全、功率下降及排放惡化;若壓力過高，則可能造成噴油器卡滯或燃油穿透力過強，引發缸壁濕壁現象。

　　(3)標準安裝位置與壓力范圍：油壓調節器一般安裝在燃油分配油管(油軌)的一端，便于直接感知油軌內的燃油壓力并及時調節回油量。其調節壓力范圍視機型而定——乘用車汽油機低壓供油系統通常為250～350 kPa，輕型柴油機低壓供油系統亦在此參考范圍內(高壓共軌系統壓力遠高于此，不在本文討論范疇)。

2. 燃油壓力調節閥的結構組成與內部腔室

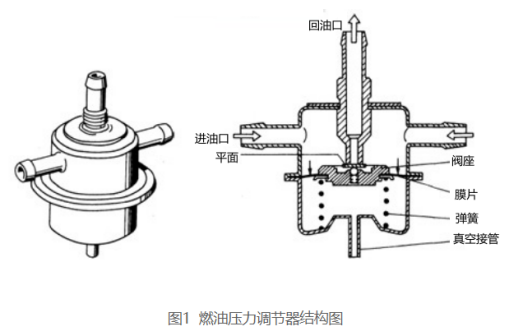

　　燃油壓力調節閥(也叫燃油壓力調節器)的結構不算復雜，但各個部件配合很精密。它的核心是一個由彈簧力、膜片力和燃油壓力三者相互博弈的動態平衡系統，如下圖所示。

　　(1)上下雙腔室分隔結構：油壓調節器為圓柱形金屬零件，內部由膜片分隔成上下兩個腔室。上腔為燃油腔，設有進油口連接燃油分配管，回油口連接燃油箱;下腔為壓力參考腔，通過真空接管與節氣門后方的進氣歧管相連。膜片上方承受彈簧彈力與進氣壓力的合力，膜片下方承受燃油壓力，二者動態平衡時，回油閥處于某一開度。

　　(2)彈簧-膜片-柱塞聯動機構：內部結構從上到下依次為彈簧、膜片和柱塞(回油閥)。彈簧預緊力決定了設定的噴油壓差值，膜片感知上下腔壓力差并驅動柱塞移動，柱塞通過改變回油口開度來調節回油量，從而控制油軌內的實際燃油壓力。

3. 恒壓控制的工作原理與動態調節過程

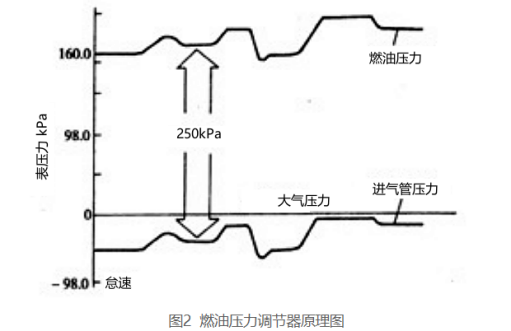

　　燃油壓力調節閥通過感知進氣歧管的真空度(即發動機負荷)，來動態調節回油量，從而保證噴油嘴前后的壓力差恒定不變。原理如下圖所示。

　　(1)平衡狀態下的壓力設定：當膜片上下兩側壓力相等時，回油閥處于平衡位置，此時燃油壓力被保持在制造時設定的目標值。該目標值由彈簧預緊力限定，調節彈簧預緊力即可改變噴油壓差的設定值。

　　(2)進氣管壓力下降時的調節動作：當發動機怠速或減速時，節氣門關小，進氣管壓力(真空度)下降，膜片上方承受的壓力減小，膜片上移，回油閥開度增大，回油量增加，油軌中的燃油壓力隨之降低，直至恢復到設定的壓差值。

　　(3)進氣管壓力上升時的調節動作：當發動機加速或大負荷運行時，節氣門開大，進氣管壓力上升，膜片上方壓力增大，膜片下移，回油閥開度減小，回油量減少，油軌內燃油壓力升高，同樣恢復至設定壓差。由此，無論進氣管壓力如何變化，噴油器進出口壓差始終恒定。
