根據柴油發電機傳感器的功能，可以分為測量溫度、壓力、流量、位置、氣體濃度、速度、濕度等的傳感器。它們都在履行自己應負的職責。一旦傳感器出現故障，相應的設備就會異常工作甚至不工作。因此，傳感器在柴油發電機組中的作用非常重要。

一、溫度傳感器的應用和作用

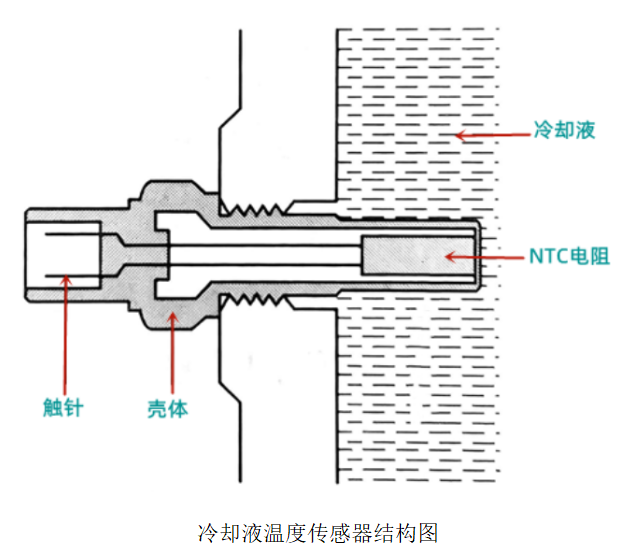

　　溫度傳感器的作用是將被測介質溫度轉變為電壓信號輸送給ECU，便于ECU依據溫度信號實現柴油發電機的各種控制功能。冷卻液溫度傳感器結構如圖所示。溫度傳感器的核心元件是一個阻值隨溫度變化而變化的熱敏電阻。熱敏電阻按阻值冷卻液溫度變化趨勢不同，可分為正溫度系數熱敏電阻(PTC)和負溫度系數熱敏電阻(NTC)兩類。而目前在電控柴油發電機上應用的絕大多數溫度傳感器都是NTC電阻。傳感器溫度越高電阻值越小。

　　傳感器與ECU間共有兩條導線連接：一條信號線(傳感器1號端子至ECU的A28號端子);另一條為回路線(傳感器2號端子至ECU的A29號端子)，回路線經ECU搭鐵。信號線進人ECU后經過一個精密電阻R(阻值基本恒定、不隨溫度變化)連接到5V電源上。冷卻液溫度傳感器電阻與精密電阻R構成一個分壓電路。冷卻液溫度信號堠的范圍是：5V>VA>OV，且信號電壓堠與冷卻液溫度傳感器電阻RW成正比，與冷卻液溫度成反比。

　　測量冷卻液溫度，用于冷起動控制、目標怠速計算和柴油發電機保護等。測量范圍一般為-40～140℃。

　　在低溫條件下起動柴油發電機，ECU會依據冷卻液溫度信號加濃混合氣、加大噴油提前角。如果溫度傳感器信號失準則會導致低溫起動困難、油耗過高、冒黑煙、柴油發電機無力等現象。

　　當柴油發電機冷卻液溫度過高時，如果啟用了停機保護功能，則柴油發電機會自動熄火。例如康明斯ISM柴油發電機，冷卻液溫度超過104℃時，紅色柴油發電機嚴重故障指示燈點亮柴油發電機動力逐漸下降，30s后停機。圖7-16所示為共軌柴油發電機配備的冷卻液溫度傳感器。

二、進氣溫度傳感器應用和作用

　　進氣溫度信號用于修正噴油量和柴油發電機保護。測量范圍一般為-40～120℃。進氣溫度信號失準，柴油發電機動力性、經濟性、排放都會受影響。例如康明斯柴油發電機，當其進氣溫度超過93℃時，如果啟用了停機保護功能，則紅色柴油發電機嚴重故障指示燈點亮，柴油發電機動力逐漸下降，30s后停機。

　　氣溫傳感器是負溫度系數。溫度升高，電阻減小，溫度降低，電阻增大。隨著電路中電阻的變化，會影響電壓的變化，從而引起不同的電壓信號，完成調節系統的自動運行。低溫時，氣溫傳感器的信號與發動機水溫傳感器的信號基本相似，高溫時，其信號電壓約為水溫傳感器的2~3倍。

三、機油傳感器應用和作用

　　機油溫度傳感器信號主要用于柴油發電機保護、例如康明斯柴油機，當其進氣溫度超過123.9℃時.如果啟用了停機保護功能。紅色柴油發電機嚴重故障指示燈點亮，柴油發電機動力逐漸下降，30s后停機。機油溫度傳感器測量范圍一般為-40～170℃。

　　使用品牌的機油傳感器優點主要是測量精度高，使ECU能夠對柴油發電機實現油壓精確測量；可靠性好、使用壽命長，適宜在柴油發電機組的惡劣環境下工作；陶瓷電容式結構，對測量介質兼容性好。在全溫度范圍內可靠工作。
